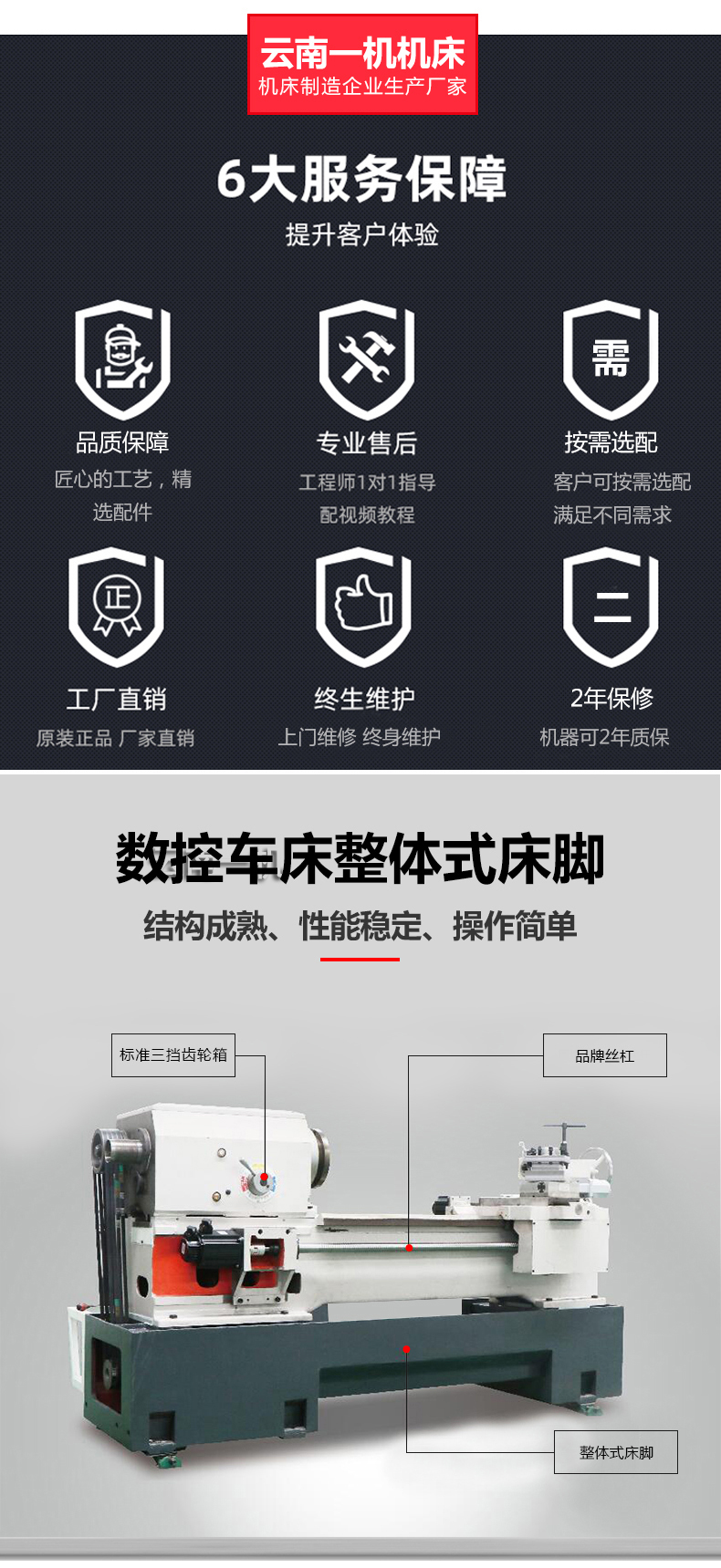

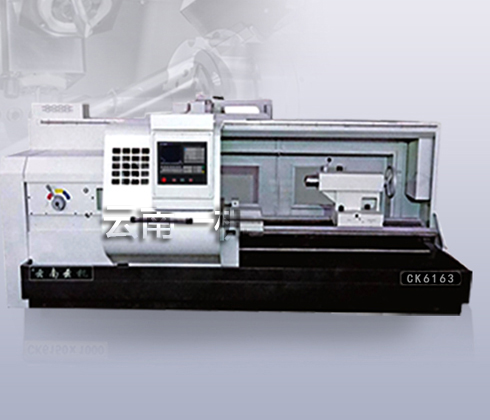

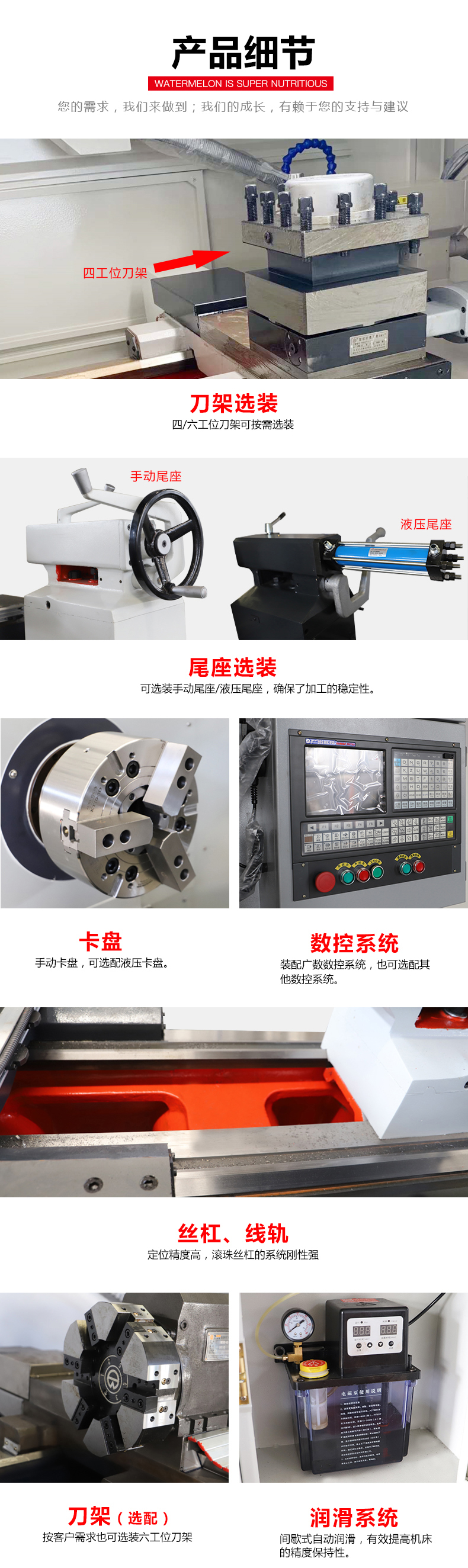

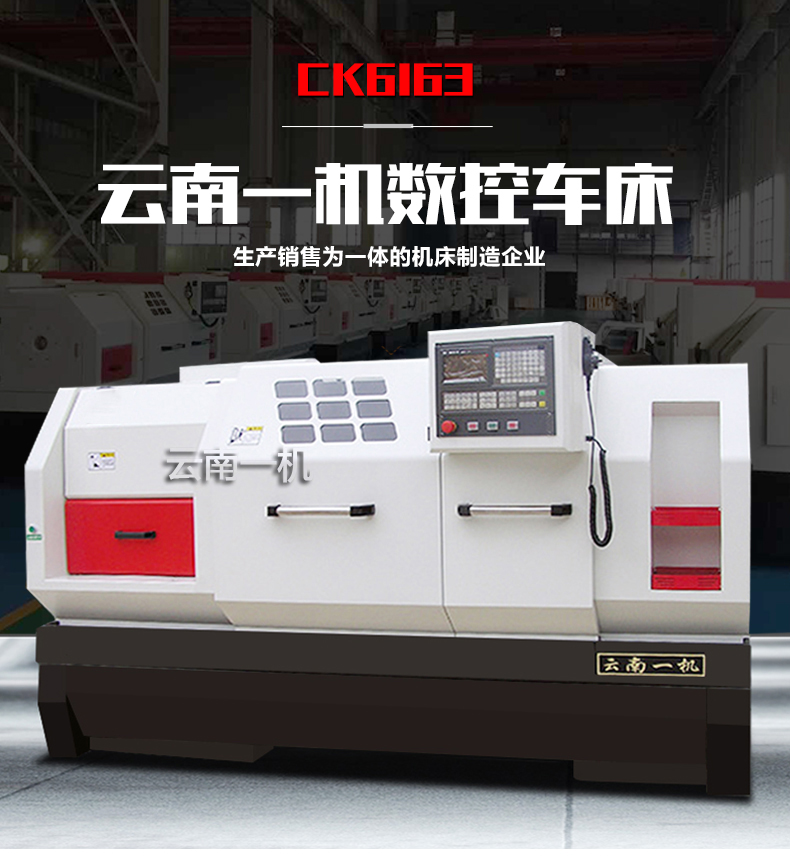

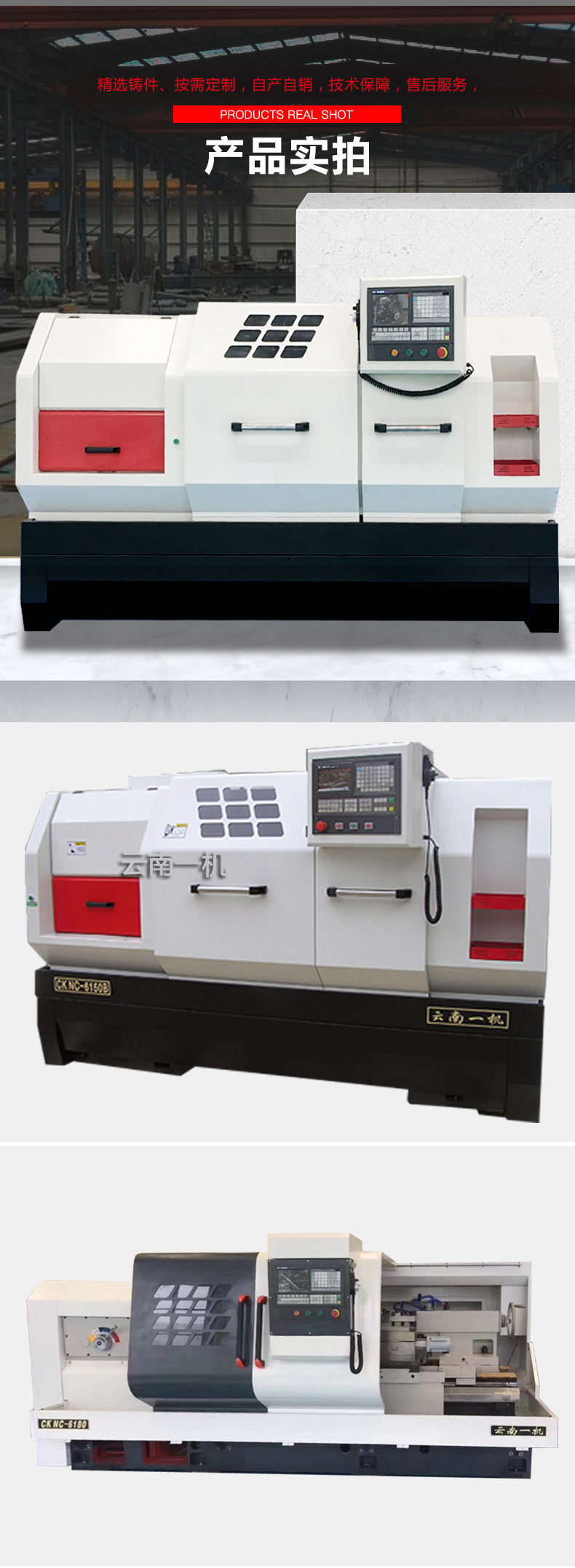

CK6163/CK6180主要技術規格參數 |
|
工作范圍 |
CK-6163 |
CK-6180 |
|
床身上最大回轉直徑 |
φ630 mm |
φ800 mm |
|
通過滑板最大回轉直徑 |
中350 mm |
φ480 mm |
|
X軸(橫向)最大行程 |
400 mm |
470 mm |
|
乙軸(縱向)最大行程 |
1000mm/1 500/mm/2000 |
1620mm/2210mm/3120 mm |
|
床身 |
|
|
|
床身導軌寬度 |
550mm |
600 mm床身床腳整體鑄造 |
|
最大頂尖距 |
1000mm/1 500/mm/2000 |
1500/2000/3000 mm |
|
主軸 |
|
|
|
主軸頭型號 |
C-11 |
C-11 |
|
主軸內孔錐度 |
公制1: 20 |
公制1: 20 |
|
主軸孔徑 |
φ104 mm |
中104mm; |
|
主軸變速級數手動3級 |
40-125; 110-350; 290-950r/m |
40-125; 110-350; 290-950r/m |
|
主軸電機功率 |
11 KW |
11 KW |
|
手動三爪夾頭尺寸 |
φ320mm |
φ320mm |
|
伺服軸 |
|
|
|
[x軸絲桿 |
3206 |
3210 |
|
Z軸絲桿 |
5010 |
6310 |
|
工作精度 |
|
|
XIZ軸快速進給速度(m/min) |
8 m/min; 4m/min |
|
定位精度 |
X軸(橫向) <0.02 mm; Z軸(縱向) <0.025 mm |
|
重復定位精度 |
X軸(橫向) <0.015 mm; Z軸(縱向) <0.010 mm |
|
圓度 |
< 0.01 mm |
|
直徑一致性 |
<0.03 mm/長度300 mm |
|
平面度 |
<0.02 mm/直徑300 mm |
|
表面粗糙度(鋼件) |
≤Ra3.2um |
|
尾座 |
|
|
尾座套筒直徑 |
φ100 mm |
|
尾座套簡行程 |
250 mm |
|
尾座頂尖錐孔 |
MT5# |
|
[-般規格 |
|
|
電源規格(標準配置) |
三相380V/50HZ |
|
外形尺寸mm |
3650X2050X1850
4150X2050X1805
5200X2050X1850 |
5190X2600X2600
5700X2600X2600
6750X2600X2600 |
|
整機凈重 |
4800Kg 5100Kg 6100g |
5600Kg 6600Kg 7850Kg |
標準附件(按工廠出廠裝箱單):
中320mm手動三爪卡盤，說明書及合格證，固定頂尖，雙頭扳手一套，內六角扳手一套， 螺絲刀，地
腳螺釘。
